O que torna as máquinas a laser perfeitas para microssoldagem de componentes pequenos e apertados?

Dentro de uma sala limpa de um fabricante de dispositivos médicos, um técnico posiciona um minúsculo componente de aço inoxidável sob um microscópio. O componente é menor que um grão de arroz, com traços delicados que devem ser unidos com absoluta precisão. Os métodos tradicionais de soldagem – TIG, MIG ou mesmo soldagem por resistência – derreteriam a peça inteira, distorceriam a geometria ou introduziriam calor excessivo que poderia danificar elementos sensíveis próximos. No entanto, com o apertar de um botão, um feixe de luz focado fornece precisamente a quantidade certa de energia para o local exato, criando uma solda perfeita, praticamente sem nenhuma zona afetada pelo calor. Esta é a realidade da microssoldagem moderna e é possível graças à avançada tecnologia laser.

A Máquina Laserprojetado para microssoldagem não é simplesmente uma versão reduzida de soldadores a laser industriais. É um instrumento de precisão que combina foco de feixe ultrafino, controle de pulso preciso e sistemas avançados de movimento para soldar componentes medidos em milímetros ou até micrômetros. A chave do seu sucesso reside na física da energia do laser: um feixe altamente concentrado que pode ser focado em um tamanho de ponto inferior a 100 micrômetros, fornecendo calor com extraordinária precisão e propagação térmica mínima. Este artigo explora as características técnicas, vantagens operacionais e aplicações práticas da Máquina Laser em microssoldagem, revelando porque esta tecnologia se tornou indispensável para fabricantes de componentes pequenos e complexos.

Índice

• 1. O que é microssoldagem e por que ela é desafiadora?
• 2. Como as máquinas a laser alcançam precisão na escala micrométrica?
• 3. Como a soldagem a laser controla o calor para proteger componentes sensíveis?
• 4. Que tipos de máquinas a laser são usadas para microssoldagem?
• 5. Quais são as principais aplicações das máquinas a laser na microssoldagem?
• 6. Quais especificações técnicas você deve procurar em uma máquina de microssoldagem a laser?
• 7. Perguntas frequentes (FAQ)
• 8. Conclusão

1. O que é microssoldagem e por que ela é desafiadora?

A microssoldagem é um processo de união especializado usado para soldar componentes com dimensões que variam normalmente de alguns micrômetros a alguns milímetros. É empregado em indústrias onde a precisão, a miniaturização e a confiabilidade são fundamentais: dispositivos médicos (como marca-passos e instrumentos cirúrgicos), eletrônicos (caixas de sensores, guias de bateria, pinos conectores) e aeroespacial (microssensores e atuadores em miniatura). O desafio da microssoldagem reside no fato de que os componentes a serem unidos são extremamente pequenos, muitas vezes frágeis e frequentemente feitos de materiais diferentes. A solda em si deve ser forte, condutora e hermeticamente vedada, mas o processo não deve danificar ou distorcer o material circundante.

As dificuldades da microssoldagem são agravadas pelas restrições dos métodos tradicionais de soldagem. As técnicas convencionais de soldagem por fusão, como TIG (Tungsten Inert Gas) ou MIG (Metal Inert Gas), dependem de um arco elétrico, que gera uma grande zona de calor difusa. Esse calor se espalha pela peça, derretendo não apenas a área alvo, mas também o material adjacente. Para um componente em miniatura, a zona afetada pelo calor (ZTA) pode ser maior que o próprio componente, causando derretimento, empenamento ou alterações metalúrgicas em áreas que devem permanecer intactas. O arco também é difícil de controlar com precisão, muitas vezes resultando em penetração inconsistente da solda ou respingos excessivos.

A soldagem por resistência, outro método comum, utiliza corrente elétrica para aquecer a peça por meio de resistência de contato. Embora possa ser eficaz para determinadas aplicações, requer contato físico entre os eletrodos e a peça de trabalho, o que pode ser problemático para componentes frágeis. Os eletrodos também podem causar danos ou contaminação na superfície. Além disso, a soldagem por resistência não é adequada para soldagem de metais diferentes, o que é um requisito comum em microjunções. As limitações destes métodos convencionais criaram uma clara necessidade de uma abordagem diferente – uma que possa fornecer energia controlada com precisão a um alvo minúsculo sem perturbar o resto do componente. Esta é a lacuna que a tecnologia das máquinas a laser preencheu e é a razão pela qual a microssoldagem a laser se tornou o padrão em muitos setores de fabricação de alta precisão.

2. Como as máquinas a laser alcançam precisão na escala micrométrica?

A precisão de uma máquina a laser para microssoldagem está enraizada em sua capacidade de focar a luz em um ponto extraordinariamente pequeno. O feixe de laser é gerado em um ressonador, depois moldado e direcionado através de uma série de elementos ópticos. A lente de foco final, normalmente feita de sílica fundida de alta qualidade ou seleneto de zinco, concentra o feixe em um tamanho de ponto que pode ter até 20 micrômetros (0,02 mm) de diâmetro. Isso é menor que a espessura de um fio de cabelo humano. O pequeno tamanho do ponto significa que a energia do laser é entregue a uma área que corresponde precisamente ao tamanho da solda, minimizando o aquecimento colateral e concentrando a energia exatamente onde ela é necessária.

Além do tamanho do ponto, a duração do pulso do laser também é crítica. Na microssoldagem, a Máquina Laser normalmente opera em modo pulsado. A duração do pulso – o tempo que o laser fica ligado – pode ser tão curta quanto alguns nanossegundos, microssegundos ou milissegundos, dependendo do material e da aplicação. Uma curta duração do pulso minimiza o tempo para o calor se difundir para longe da zona de solda, "capturando" efetivamente o calor na área de solda e reduzindo a zona afetada pelo calor. É por isso que os lasers pulsados ​​são preferidos para microssoldagem de materiais sensíveis ao calor, como folhas finas ou componentes próximos a eletrônicos. A capacidade de controlar a energia e a duração do pulso de forma independente permite ao operador adaptar o perfil de solda para cada aplicação específica, garantindo que a junta seja forte e confiável sem danificar a área circundante.

Outro fator chave na precisão é o sistema de entrega do feixe. As modernas máquinas a laser para microssoldagem incorporam scanners galvanômetros que direcionam o feixe de laser com velocidade e precisão excepcionais. Os scanners permitem que o feixe seja posicionado dentro de alguns micrômetros, possibilitando padrões de soldagem complexos e a soldagem de componentes firmemente compactados. Esta precisão é ainda melhorada por sistemas de visão integrados que identificam a localização da solda, compensam as tolerâncias das peças e alinham o feixe ao alvo exato. NoShenzhen Alpha Tech Co., Ltd., desenvolvemos uma linha de máquinas a laser que combinam esses componentes de precisão em sistemas integrados de microssoldagem, proporcionando aos nossos clientes o mais alto nível de precisão e repetibilidade.

A tabela a seguir resume os principais recursos de precisão de uma máquina a laser de microssoldagem.

A combinação desses recursos de precisão permite que a Laser Machine execute tarefas de microssoldagem que são simplesmente impossíveis com métodos convencionais. O resultado é uma solda confiável, repetível e de alta qualidade nos menores componentes, abrindo novas possibilidades no projeto e na fabricação de produtos.

3. Como a soldagem a laser controla o calor para proteger componentes sensíveis?

O desafio do gerenciamento de calor é o maior obstáculo para o sucesso da microssoldagem. O calor excessivo pode derreter juntas de solda, danificar componentes eletrônicos adjacentes, causar distorção do material ou criar tensões internas que levam a rachaduras. Uma máquina a laser aborda esse desafio por meio do controle preciso do calor, que é alcançado por meio de uma combinação de parâmetros de pulso, características do feixe e monitoramento do processo. O princípio fundamental é fornecer a energia necessária para a fusão em um volume altamente concentrado, minimizando o fluxo de calor para o material circundante. Esta é a essência da "soldagem com baixo aporte de calor".

A duração do pulso da Máquina Laser desempenha um papel central no controle de calor. Para materiais com alta condutividade térmica, como cobre ou alumínio, muitas vezes é necessária uma duração de pulso mais curta para minimizar a propagação de calor. Em contraste, materiais com menor condutividade térmica podem tolerar um pulso mais longo. A energia e a duração do pulso são escolhidas para criar uma densidade de energia específica no local da solda, que determina a profundidade e largura de penetração da solda. Ao selecionar cuidadosamente estes parâmetros, o operador pode otimizar o perfil de solda para a combinação específica de materiais e projeto de junta.

Outra estratégia importante de gerenciamento de calor é o uso de um modo de soldagem “buraco de fechadura”. Na soldagem tipo buraco de fechadura, o feixe de laser cria uma cavidade de vapor no material, que retém efetivamente a energia do laser. Isso permite que o feixe penetre mais profundamente no material e crie uma solda com alta relação profundidade/largura. O buraco da fechadura também atua como barreira térmica, reduzindo o fluxo de calor para o material circundante. Isto é particularmente útil para soldar seções espessas ou materiais com alta refletividade. No entanto, a soldagem tipo buraco de fechadura requer um controle cuidadoso dos parâmetros para evitar defeitos como porosidade ou respingos.

Além do controle de pulso, o Laser Machine também pode ser integrado a sistemas de monitoramento em processo, que fornecem feedback em tempo real sobre o processo de soldagem. Esses sistemas podem detectar variações na poça de fusão, monitorar a profundidade de penetração da solda e até mesmo ajustar os parâmetros do laser em tempo real para manter a qualidade ideal da solda. Isto é particularmente importante para microssoldagem de pequenos componentes, onde uma ligeira variação no material ou na geometria da junta pode ter um impacto significativo na qualidade da solda. Nossa fábrica em Shenzhen Alpha Tech Co., Ltd. oferece máquinas a laser equipadas com esses sistemas avançados de monitoramento e controle.

A tabela abaixo ilustra os parâmetros de controle de calor para diferentes aplicações de microssoldagem.

Ao controlar esses parâmetros, uma máquina a laser pode minimizar efetivamente a zona afetada pelo calor, evitar danos térmicos a componentes sensíveis e fornecer uma solda forte e confiável. É por isso que a microssoldagem a laser se tornou o padrão para fabricação de alta precisão em eletrônicos, dispositivos médicos e aeroespacial.

4. Que tipos de máquinas a laser são usadas para microssoldagem?

Nem todas as máquinas a laser são criadas iguais, e a escolha da fonte de laser para microssoldagem é uma decisão crítica que afeta a qualidade, a eficiência e o custo da soldagem. Os três principais tipos de laser usados ​​para microssoldagem são: Nd:YAG (estado sólido), lasers de fibra e lasers de estado sólido bombeados por diodo (DPSS). Cada um tem suas próprias características únicas e é adequado para aplicações específicas.

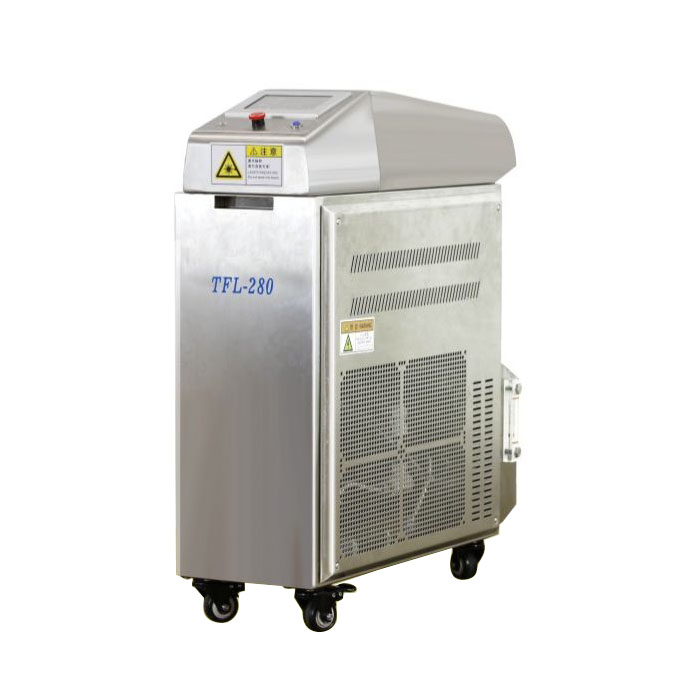

Os lasers Nd:YAG têm sido um carro-chefe na indústria de soldagem a laser há décadas. Eles são versáteis e capazes de soldar uma ampla gama de materiais. O laser Nd:YAG produz um comprimento de onda de 1064 nm, que é bem absorvido por muitos metais. Eles podem ser operados em modo pulsado, oferecendo bom controle sobre a energia e duração do pulso. No entanto, os lasers Nd:YAG são relativamente grandes e caros e requerem manutenção regular das lâmpadas flash.

Os lasers de fibra estão se tornando cada vez mais populares para microssoldagem. Eles oferecem diversas vantagens em relação aos lasers Nd:YAG: são mais eficientes, mais compactos e requerem menos manutenção. O laser de fibra também produz um feixe com qualidade de feixe muito alta, o que permite que ele seja focado em um tamanho de ponto menor, aumentando a precisão. Os lasers de fibra também estão disponíveis em uma ampla gama de níveis de potência, de alguns watts a vários quilowatts, tornando-os adequados para uma variedade de aplicações de microssoldagem. Sua alta eficiência e baixos custos operacionais os tornam uma opção muito atraente para os fabricantes.

Os lasers DPSS são outra opção para microssoldagem. Eles combinam os benefícios da tecnologia de estado sólido e bombeada por diodo, oferecendo alta eficiência e excelente qualidade de feixe. Eles estão disponíveis em vários comprimentos de onda, incluindo verde (532 nm) e ultravioleta (355 nm), o que pode ser benéfico para a soldagem de certos materiais, como cobre ou ouro. O comprimento de onda do laser é um fator importante porque diferentes materiais absorvem diferentes comprimentos de onda com mais eficiência. Os lasers verdes, por exemplo, são mais eficazes para soldar metais altamente reflexivos como cobre e ouro. A tabela a seguir fornece uma comparação dos três tipos de laser.

Cada um desses tipos de máquinas a laser tem seus pontos fortes e fracos, e a escolha ideal depende dos materiais específicos, da geometria da junta e do volume de produção da aplicação. Na Shenzhen Alpha Tech Co., Ltd., oferecemos uma gama abrangente de soluções para máquinas a laser, incluindo sistemas Nd:YAG, fibra e DPSS, o que nos permite combinar a tecnologia certa com a aplicação. Nossos especialistas podem ajudá-lo a selecionar a máquina a laser ideal para suas necessidades de microssoldagem.

5. Quais são as principais aplicações das máquinas a laser na microssoldagem?

A versatilidade da tecnologia Laser Machine levou à sua adoção em uma ampla gama de aplicações de microssoldagem em vários setores. Em dispositivos médicos, a microssoldagem a laser é usada para unir componentes de marca-passos, aparelhos auditivos, instrumentos cirúrgicos e outros dispositivos implantáveis. O processo de soldagem deve ser preciso, estéril e não produzir contaminação. A soldagem a laser é ideal porque pode ser realizada em ambiente de sala limpa e produz uma vedação hermética com alta resistência e resistência à corrosão. Um excelente exemplo é a soldagem de componentes de titânio e aço inoxidável para dispositivos implantáveis. A baixa entrada de calor da Máquina Laser garante que o tecido circundante não será danificado durante a implantação.

Na indústria eletrônica, a microssoldagem a laser é usada para unir conectores, abas de bateria, caixas de sensores e outros componentes em miniatura. O pequeno tamanho do ponto e o controle preciso do calor tornam possível soldar componentes com passos finos ou perto de outros componentes sensíveis ao calor. Por exemplo, na fabricação de baterias de íons de lítio, a soldagem a laser é usada para conectar as abas da bateria aos terminais da célula. A alta precisão garante que a solda não danifique a estrutura interna da célula, mantendo o desempenho e a segurança da bateria. Na indústria aeroespacial, a microssoldagem a laser é usada para montar sensores em miniatura, componentes de injeção de combustível e outras peças de precisão. A confiabilidade da solda é crítica para o desempenho e a segurança.

Outra aplicação significativa é na área de embalagens eletrônicas. A microssoldagem é usada para vedar hermeticamente embalagens para sensores, dispositivos MEMS e outros componentes eletrônicos. A máquina a laser fornece uma vedação limpa e confiável que protege os componentes internos contra umidade, poeira e outros contaminantes. O uso de soldagem a laser em embalagens eletrônicas permitiu que os fabricantes criassem dispositivos menores, mais confiáveis ​​e mais ambientalmente robustos. Na indústria joalheira, a soldagem a laser é usada para reparos delicados e para a criação de designs complexos. O controle preciso do calor e o pequeno tamanho do ponto permitem reparos praticamente invisíveis, restaurando a aparência original da joia.

A tabela abaixo fornece um resumo das principais aplicações da máquina a laser em microssoldagem.

6. Quais especificações técnicas você deve procurar em uma máquina de microssoldagem a laser?

A escolha da máquina a laser certa para microssoldagem requer uma avaliação cuidadosa de diversas especificações técnicas. Os parâmetros mais importantes incluem: potência do laser, duração do pulso, energia do pulso, comprimento de onda, qualidade do feixe (fator M²) e óptica de foco. A potência do laser determina a produção máxima de energia, mas para a microssoldagem, é a energia e a duração do pulso que são frequentemente mais relevantes. A energia do pulso, medida em Joules (J), é a energia total em cada pulso. A duração do pulso, medida em nanossegundos ou microssegundos, determina por quanto tempo a energia é aplicada. Uma combinação de alta energia de pulso e curta duração de pulso é frequentemente usada para soldagem de penetração profunda, enquanto menor energia de pulso e maior duração de pulso são usadas para soldagem de superfície ou soldagem de materiais sensíveis ao calor.

A qualidade do feixe, quantificada pelo fator M², é uma medida de quão bem o feixe de laser pode ser focado. Um valor de M² mais baixo indica uma qualidade de feixe mais alta, o que permite que o feixe seja focado em um tamanho de ponto menor. Isto é crítico para microssoldagem, onde o tamanho do ponto determina a precisão da solda. O fator M² para um laser de boa qualidade deve ser inferior a 1,2. A óptica de focagem também desempenha um papel crítico no tamanho do ponto. Uma lente de foco de alta qualidade com uma distância focal longa pode produzir um tamanho de ponto pequeno a uma distância viável da peça de trabalho.

O comprimento de onda do laser é outro fator importante. Para metais, o infravermelho próximo (1064 nm) é geralmente bem absorvido, mas para metais altamente reflexivos como cobre ou ouro, um laser verde (532 nm) pode ser mais eficaz. O comprimento de onda também afeta a profundidade de penetração, com lasers infravermelhos próximos tipicamente penetrando mais profundamente do que comprimentos de onda mais curtos. O sistema de entrega óptica também é uma consideração importante. Para microssoldagem, é essencial um sistema que permita foco preciso e fácil acesso à peça. Um sistema de câmera integrado para observação e alinhamento também é altamente benéfico para aplicações de microssoldagem.

A tabela a seguir resume as principais especificações técnicas de uma máquina a laser de microssoldagem.

Na Alpha Tech oferecemos uma linha de máquinas a laser otimizadas para microssoldagem. Nossas máquinas são equipadas com óptica de foco de alta qualidade, sistemas de movimento de precisão e sistemas de visão integrados para garantir o mais alto nível de precisão e repetibilidade. Também oferecemos treinamento e suporte abrangentes para ajudar nossos clientes a aproveitar ao máximo seu investimento em máquinas a laser.

7. Perguntas frequentes (FAQ)

Pergunta 1: Uma máquina a laser pode soldar metais diferentes?

Resposta: Sim, a microssoldagem a laser é particularmente adequada para soldar metais diferentes. A fonte de calor concentrada e o fornecimento preciso de energia permitem a criação de uma ligação metalúrgica entre diferentes ligas sem formação excessiva de compostos intermetálicos. Esta é uma vantagem significativa sobre os métodos convencionais de soldagem, que muitas vezes enfrentam problemas com metais diferentes. A chave para uma soldagem diferente bem-sucedida é selecionar os parâmetros de laser apropriados, incluindo duração do pulso, energia e comprimento de onda, para otimizar a dinâmica da poça de fusão. Nossa fábrica em Shenzhen Alpha Tech Co., Ltd. tem uma vasta experiência na soldagem de várias combinações de materiais.

Pergunta 2: Quão pequeno é o tamanho do ponto que uma máquina a laser pode atingir para microssoldagem?

Resposta: Com a óptica e a qualidade de feixe corretas, uma máquina a laser pode atingir um tamanho de ponto de 20 micrômetros (0,02 mm) ou até menor. Isso é conseguido usando uma lente de foco de alta qualidade e um feixe com baixo fator M². O tamanho do ponto é crítico para a microssoldagem porque determina a precisão da solda e a capacidade de soldar em espaços apertados. Tamanhos de pontos menores também minimizam a zona afetada pelo calor, reduzindo o risco de danos térmicos. Nossos sistemas de máquinas a laser são projetados para atingir o menor tamanho de ponto possível para a mais alta precisão.

Pergunta 3: A microssoldagem a laser é um processo sem contato?

Resposta: Sim, a microssoldagem a laser é um processo totalmente sem contato. O feixe de laser fornece energia à peça de trabalho sem qualquer contato físico. Esta é uma vantagem significativa sobre a soldagem por resistência, que requer contato com eletrodo e pode causar danos à superfície. A natureza sem contato da soldagem a laser também a torna ideal para soldar componentes delicados ou sensíveis à contaminação, como aqueles usados ​​em dispositivos médicos ou eletrônicos. A ausência de contato físico também elimina o risco de desgaste da ferramenta, garantindo uma qualidade de solda consistente ao longo do tempo.

Pergunta 4: Como a microssoldagem a laser se compara à soldagem de componentes pequenos?

Resposta: A microssoldagem a laser oferece diversas vantagens em relação à soldagem para unir pequenos componentes. A soldagem cria uma ligação metalúrgica entre os materiais de base, resultando em uma junta que é mais forte e durável do que uma junta soldada. A junta soldada também é mais resistente à ciclagem térmica e à vibração. Além disso, a soldagem a laser não requer material de enchimento, o que elimina o risco de pontes de solda ou contaminação. Para aplicações onde a resistência e a confiabilidade das juntas são críticas, a soldagem a laser é geralmente o método preferido.

Pergunta 5: Qual é a velocidade típica de soldagem para microssoldagem a laser?

Resposta: A velocidade de soldagem para microssoldagem a laser depende do material, espessura e design da junta. Para soldas por pontos pequenos, o tempo de ciclo pode ser tão baixo quanto alguns milissegundos por solda. Para soldagem por costura, a velocidade pode variar de 10 a 100 mm por segundo. A alta velocidade da microssoldagem a laser contribui para sua eficiência e a torna adequada para produção em alto volume. Nossa fábrica em Shenzhen Alpha Tech Co., Ltd. pode fornecer orientação sobre como otimizar a velocidade de soldagem para sua aplicação específica.

8. Conclusão

A tecnologia da máquina a laser revolucionou o campo da microssoldagem, oferecendo um nível de precisão, controle de calor e versatilidade incomparável aos métodos convencionais. A capacidade de concentrar energia em um ponto minúsculo, controlar a entrada de calor e soldar materiais diferentes sem danificar componentes sensíveis tornou a microssoldagem a laser o método preferido para a fabricação de componentes pequenos e complexos nas indústrias médica, eletrônica, aeroespacial e joalheira. A precisão da máquina a laser permite novos designs de produtos e processos de fabricação que antes eram impossíveis, impulsionando a inovação e a eficiência.

A seleção da máquina a laser certa para microssoldagem requer uma consideração cuidadosa da aplicação, dos materiais e do volume de produção desejado. As principais especificações – potência do laser, duração do pulso, qualidade do feixe e comprimento de onda – devem corresponder aos requisitos específicos da tarefa de soldagem. Na Shenzhen Alpha Tech Co., Ltd., temos o compromisso de fornecer aos nossos clientes máquinas a laser da mais alta qualidade para aplicações de microssoldagem. Nossa equipe experiente pode ajudá-lo a selecionar o sistema ideal para suas necessidades específicas, fornecer treinamento e suporte abrangentes e garantir que você aproveite ao máximo seu investimento em tecnologia laser.

Pronto para explorar as possibilidades da microssoldagem a laser para sua aplicação?Entre em contato com Shenzhen Alpha Tech Co., Ltd. hojepara uma consulta e orçamento gratuito.
